1.  三通及其主要参数
   三通是管路引出一个分支管时的连接件。如果在一个连接件上同时引出二个支管，那就是四通了。这里世俱杯竞猜网站 只介绍三通，因为只要会做三通，用同样的方法再做一个支管不就成了四通！支管与主管口径相同时的三通叫等径三通，口径不同时则叫异径三通；支管中心线与主管中心线相交，交角为90°叫正三通，否则叫斜三通；如果中心线不相交，那就叫偏三通；还有，支管与主管截面形状都不同的三通叫异形三通。列出这么些三通的目的不仅是提出一个分类名称，还想告诉大家：从展开和制造的角度看，加工时它们一个比一个难。因为课时的限制，本次实训的重点只能放在难度不大的圆管三通制作上。
  圆管三通的主要参数有：三通的角度；主管、支管的直径；支管对主管的偏心距；其他相关大小尺寸。圆管三通的展开与圆管弯头一样采用平行线法展开。对数理基础较好的学生来说，展开的难度不在于展开方法的掌握，而在于精确作图的操作功夫。从这一个例题开始，世俱杯竞猜网站 应该把关注的重心转移到几何画图的技能训练上来，不但要知道怎么画，还要熟练、精确和迅速地画好展开图。

2. 等径斜三通接头的伸展

1) 已知条件
   如图2-3-3a所示：主管外径 j88.5      支管外径 j88.5    中心线夹角 45°    样板厚度  0.5      主、支管管端到开口的最段距离均为50
2) 展开要求
   ⑴ 求作支管的外包样板和主管的开孔样板；
   ⑵ 方法正确；（按照指定的平行线法展开）
   ⑶ 作图精确。（作图精度≤0.5，展开长度≤±1，展开曲线连接圆滑，线宽＜0.5）
3) 展开分析
   ⑴ 本题两等径管相贯，中心线相交；正因为等径，故其相贯线不能偏向任何一方，因此在立面图中相贯线只能是中心线夹角的平分线；
   ⑵ 从图中∠A0B 和∠A0D看支管，其实就是两个不同角度弯头里边的一半，因此支管的展开跟弯头的展开方法是一样的；
   ⑶ 展开曲线应该是相位相差180°的两个半波正弦曲线相连而成。

4) 务真长

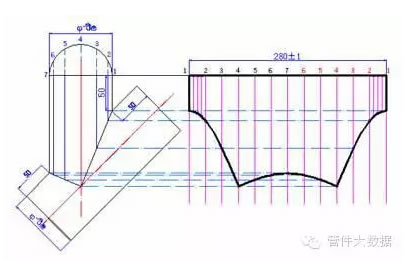

   见图2-3-3b。
   ⑴ 按劳务外包板材样板卷桶中径画立管外立面图；
   ⑵ 配画管道二个截面积园并6等分该半圆；
   ⑶ 求干管各等分点处素线实长。
5) 画干管而铺展开的图
   ⑴ 按扩展宽度（89π）和等份数（12）作垂直线组；

   ⑵ 按响应实长在相关联相平行在线取呈现点；
   ⑶ 圆润拼接各点并搞定扩展图。

6) 画部门经理转孔实现图

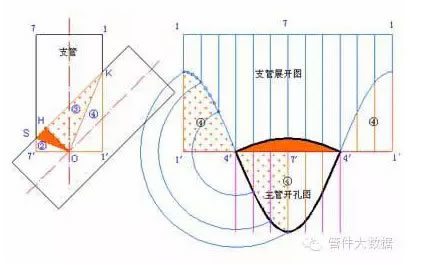

   见图2-3-3c。
   ⑴ 连SK，过O点作SK的垂线，垂足为H；OH将OSK区划为块①、块③俩部分，这就后果着，经理主管开槽的选取图是由块①和块③的选取图构成的；
   ⑵ 在过O点、管道基准面的垂线上代理裁取7￠、1￠2个，2个与O点的多远乘以管道的半径；连1、1′与7、7′，收获一种与管道等高的短管；
  分享:由外立面图见到，要把短管11′77′盖住块②、块④一块，是立管。而因等径的缘由，块①与块②，块③与块④是根本完全相同的，这也表明着，副经理开洞的选取图就能够由块②和块④的选取图构成的；再看选取图，在块②那么把块④按所示方位拼上，即得出副经理开洞的选取图。
   以上孔开拉开的的方法使世俱杯竞猜网站 作为好几回个充分利用前1个图上的拉开线性画后1个拉开图的经过。想要通知的是，这样小决窍仅在等径时高效，正因为只是此刻候块①与块②、块③与块④才具备成正比的有关，才有转移的将会。
   ⑶ 在管道扩展图上，以这两大4点为中央呈对称点将这两大半块④对导向自动旋转180°，即获得者管开槽扩展图。
  本题在绘制中还对等分点的布点状况作过些简易加工。以便认真发生影响的曲线激增影响段（1-2）、（2-1）的图案，能从这二段间复制到6个48等分点，并将求得相对应的实长软件应用在绘制。这些，世俱杯竞猜网站 在12等分的前提上只上升6个点就贴近了48等分的精确。这样的简易的插点法在绘制中时不时软件应用。
