大小头的展开弧长计算

上传时期:2018-10-29 11:57:49 发布世俱杯竞猜网站者:guanly9

　　同心大小头，设大头半径为R1，小头半径为R2，高为H，这三个数据在钣金图纸上是已知的。为方便计算，设大头圆弧的半径为RD，展开的角度为α，小头圆弧的半径为RX，(R1—R2)=(ΔR)，L为大小头侧面投影的长度。

　　有(RD—RX)=L=[(H)^2+(ΔR)^2]^(0.5) 　　RD=(R1×L)÷(ΔR)，　　RX=(R2×L)÷(ΔR)，　　实现的偏角为α=[180×(ΔR)]÷(L×π)，标准是度。

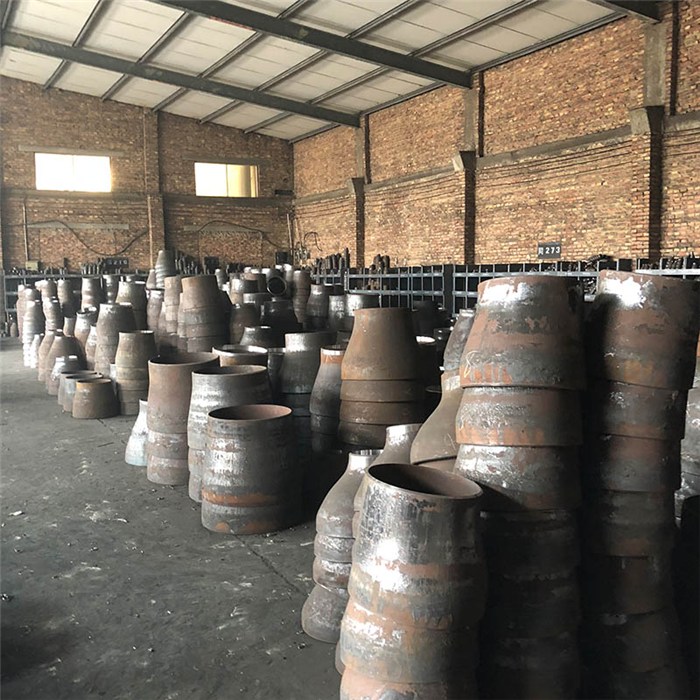

大小头

　　异心大小头要根据钣金图纸展开。
